¿Cual es el nivel de madurez de tu plantilla Revit?

Una de las formas de evolucionar dentro de una oficina técnica es hacerlo mejorando día a día nuestra plantilla de trabajo sobre modelos BIM. Las plantillas son modelos BIM del programa correspondiente que
sirven de arranque para los siguientes proyectos. Podemos encontrar diferentes
tipos de plantillas:

De Empresa: está realizada por nuestro equipo y cumple con los requisitos del
libro de estilo. Suele disponer de los objetos BIM mínimos necesarios para la
realización del proyecto. Dependiendo del tipo de proyectos de la empresa se
pueden diferenciar por:

Disciplinas: dentro de un proyecto cada especialidad tiene una serie de
singularidades tan importantes, especialmente relacionadas con los objetos BIM
y el cálculo, que requieren de una plantilla específica. Así podemos encontrar
plantillas de instalaciones eléctricas, mecánicas, tuberías, de estructuras, de
interiorismo, de arquitectura y de obra civil.
Tipologías: cuando se repiten tipologías de proyectos pueden surgir las
plantillas específicas de estos tipos, ya que no es lo mismo realizar una nave
logística, que una tienda, que un rascacielos que viviendas unifamiliares.
Cuando una tipología se repite de manera sistemática merece la pena crear una plantilla
específica.

De cliente: es muy habitual repetir trabajos con un mismo cliente, por lo que
hay un grupo de datos y objetos que son específicos de este cliente.
Contenedor (container): también denominados catálogos o, coloquialmente, tipo
“supermercado”. Es una plantilla enfocada a clasificar y ordenar objetos BIM de
una o varias categorías en zonas fácilmente localizables.

Ensamblajes (assamblies): según la definición del AEC
(UK) BIM Technology Protocol (AEC (UK) Inititative 2015) es una colección
de componentes o elementos modelados, o ambos, dispuestos para definir parte o
la totalidad de un modelo de edificio.

Pueden estar agrupados en grupos o
submodelos. Estos conjuntos pueden ser referenciados y posicionados en el
proyecto.
El
único inconveniente que tienen las plantillas es que hay que mantenerlas, y si
no hay un rol específico para esta tarea hay que simplificar su número. En
muchos casos es más práctico tener una plantilla a nivel de contenidos y, a
nivel de montaje de proyectos, a partir del último proyecto similar.

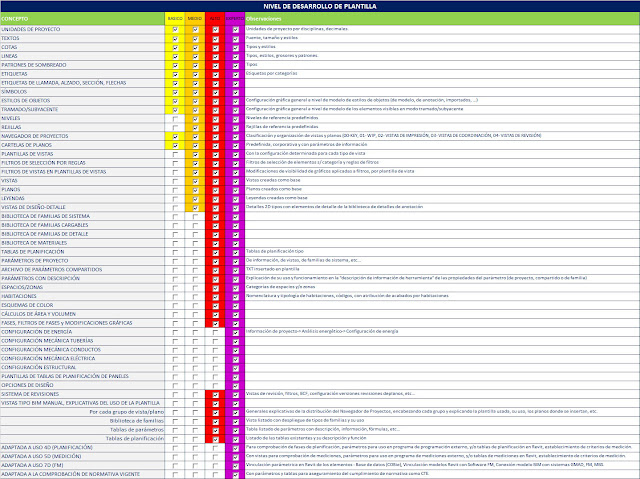

Para medir la evolución de las plantillas, hablamos de los NIVELES DE DESARROLLO O MADUREZ DE UNA
PLANTILLA. Las
plantillas de proyecto deben evolucionar en paralelo al nivel de madurez de la
empresa. Hemos definido cuatro niveles:

Nivel básico (montaje): la plantilla dispone de:

Información relacionada con el grafismo
(textos, cotas, líneas, sombreados, etiquetas, escalas, leyendas, montaje
básico, vistas de trabajo, de impresión y de diseño.
Familias básicas y materiales (a partir de
biblioteca propia en formato “adsklib”).

Nivel medio (control y
revisión): la plantilla dispone de textos básicos
explicativos como notas de ayuda de los principales elementos de la plantilla
como subproyectos, ususarios, navegador de proyectos, plantillas de vista o
similar. Además:

En las vistas se añaden filtros avanzados
relacionados con grafismo, control de elementos y revisiones.
Se monta completamente un proyecto a nivel de
ejecución con todo tipo de detalles 2D paramétricos y acabados.
Se crean vistas de control y revisión de
elementos, con colores y transparencias.
Adaptación de la planilla a detección de
interferencias: vistas 3D específicas y filtros, integración con BCF.
Familias avanzadas, depuradas y materiales
completos.
Uso de Dynamo para sistematización de datos
básicos.

Nivel alto: el nivel de explicación de la plantilla es paso a paso, como si
hubiéramos trasladado el manual de uso a la plantilla. Además:

Se crean tablas de planificación.
Adaptación de la plantilla a mediciones y 5D (costos).
Adaptación de la plantilla a 4D (planificación).
Familias de componentes adaptativos.
Uso avanzado de Dynamo.

Nivel avanzado/experto
(manual de realización): integración con
normativa, cálculo y usos avanzados.

Creación de tablas y vistas específicas para
cumplimientos de normativas como el CTE (Código Técnico de la Edificación), y
de cálculo integrado.
Adaptación de la plantilla a usos más avanzados
como 6D (energía) o 7D (mantenimiento).
Integración permanente con Dynamo.
